砂子沢ダムの概要
2010年10月06日 | コンテンツ番号 4762

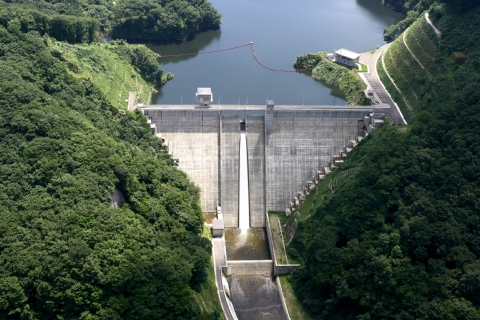

砂子沢ダムは小坂川総合開発事業の一環として、一級河川米代川水系右支川小坂川左支川砂子沢川の鹿角郡小坂町小坂字向地内に建設された多目的ダムです。
形式はコンクリートダムで、ダム高は78.5m、堤体積283,000m3、総貯水量は8,650,000m3です。洪水調節、流水の正常な機能の維持、小坂町と鹿角市への水道用水の供給を目的としています。
| 諸元 | 河川名 | 米代川水系小坂川（支川砂子沢川） |
|---|---|---|
| 位置 | 左岸：秋田県鹿角郡小坂町小坂字向125 | |
| 右岸：秋田県鹿角郡小坂町小坂字向126 | ||
| ダム | 形式 | 重力式コンクリートダム |
| 堤頂標高 | EL. 353.5m | |
| ダム高 | 78.5m | |
| 堤頂長 | 185.0m | |
| 堤頂幅 | 5.0m | |
| 堤体積 | 283,000m3 | |
| 放流設備 | 常用洪水吐き | 自由越流堤による自然調節（幅3.9m×1門） |
| 非常用洪水吐き | クレスト自由越流（高2.9m×幅12.0m×2門） | |
| 計画高水流量 | 130m3/s | |
| ダム設計洪水流量 | 400m3/s | |
| 低水放流施設 | 導水管口径 800mm １条 | |
| 放流バルブ 水位低下口径 500mm １条 | ||
| 利水放流口径 300mm １条 | ||
| 貯水池 | 集水面積 | 17.0km2 |
| 湛水面積 | 0.44km2 | |
| 総貯水容量 | 8,650,000m3 | |
| 有効貯水容量 | 7,630,000m3 | |
| 常時満水位 | EL. 343.0m | |
| サーチャージ水位 | EL. 348.0m | |
| 設計洪水位 | EL. 350.9m |
